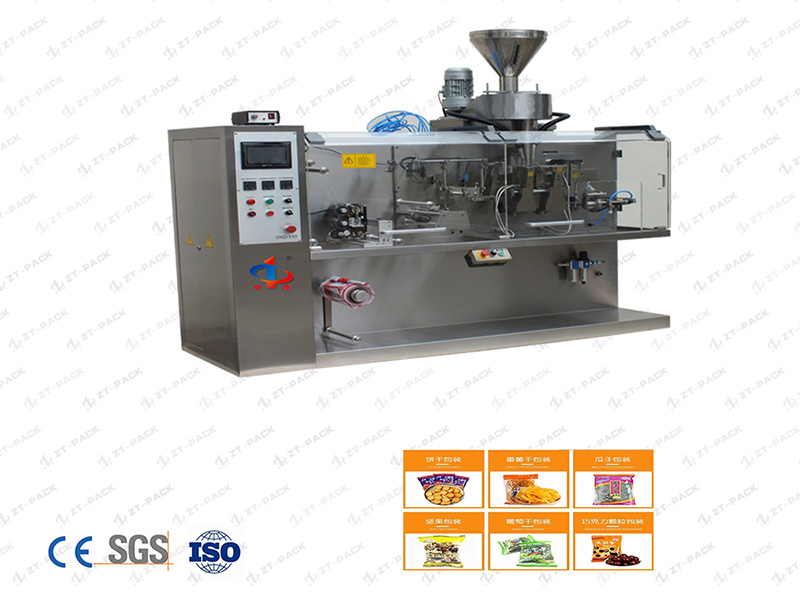

Máquina para llenado y sellado horizontal DXD-110

Horizontal Form Fill Seal Machine, DXD-110

La máquina para llenado y sellado horizontal DXD-110 envasa líquidos, polvos, o productos granulares en sachets simples o dobles de forma automática. Esta máquina selladora puede sellar perfectamente el fondo, los lados y la parte superior del sachet del producto. La línea envasadora para bolsas posee el control PLC y realiza eficientemente desde el embolsado de polvos, líquidos o productos granulares hasta el empaque de las bolsas en sus cajas. Además esta máquina de envasado automática es anticorrosiva y posee una cubierta de vidrio la cual evita que el polvo se escape.

Comentarios
Parámetros principales:
Material de envasado Película compuesta
Productos envasados Polvo, líquido, granulado, sólido
Velocidad de producción 40-80 pm
Precisión Dentro de +/-1%
Ancho de la bolsa 50 -110 mm
Altura de la bolsa 50 -120 mm
Volumen máximo 60 ml
Consumo de electricidad 2 kw
Consumo de aire 0m 3/min
Voltaje 380 V 50Hz
Peso 600 kg
Tamaño 2060 mm * 750 mm * 1400 mm
Características:
  • Se utiliza para el envasado de alimentos, pesticidas, medicamentos, fertilizantes, y otros productos, ya sea líquidos, en polvo o granulares por medio de un simple ajuste de configuración.
  • El sistema de control de frecuencia usa un motor importado para una operación estable y confiable.
  • El sistema de alimentación por servo controla el tornillo de alimentación para un transporte rápido y estable.
  • Sistema de bolsa: El llenado y el sellado de las bolsas se realiza de forma separada para ajustar la configuración de manera sencilla.
  • El sistema de embalaje del producto utiliza material de envasado para termo-sellado (película de polietileno, MLCM) para medir, llenar, sellar y embolsar productos de forma automática. Los productos terminados quedan envasados en una bolsa durable.
  • El sistema de control integrado utiliza el PLC para un mayor control y operación confiable desde un proyecto al otro. El foto-sensor, el codificador, y el dispositivo de aproximado protegen al producto y a la máquina.
  • El sistema por servo de empuje de bolsas utiliza el PLC para una mayor precisión y gran torque para la velocidad de empuje.

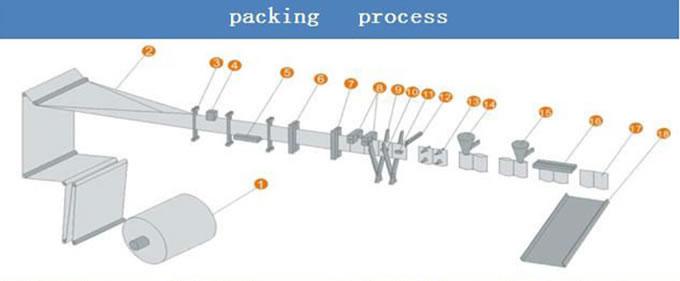

Proceso de envasado

1. Desenrollado de la película
2. Formado de la bolsa
3 Guía de la película
4. Foto-célula
5. Sellado de la parte inferior
6. Primer sellado vertical

7. Segundo sellado vertical
8. Muesca de desgarro
9. Doble corte
10. Agarrado de la bolsa
11. Agarrado de la bolsa
12. Empuje de la bolsa

13. Apertura de la bolsa
14. Llenado I
15. Llenado II
16. Sellado de la parte superior
17/18. Salida del producto terminado

Configuración
No. Nombre Origen Marca
1 Contactor Francia Schneider
2 Térmica Francia Schneider
3 Interruptor del circuito Francia Schneider
4 Convertidor de frecuencia Francia Schneider
5 Botones Francia Schneider
6 PLC Francia Schneider
7 Sistema de servo Francia Schneider
8 Motor de servo Francia Schneider
9 Interruptor de encendido Francia Schneider
10 Ventilador Taiwan SUNON
11 Sensor Japón SUNX
12 Dispositivo de proximidad Corea del Sur Autonics
13 Decodificador Japón Omron
13 Interruptor magnético Alemania KEB
15 Expulsor de vacío Japón Convum

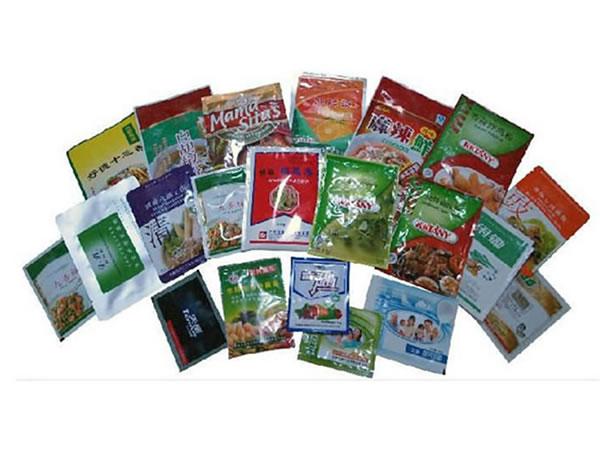

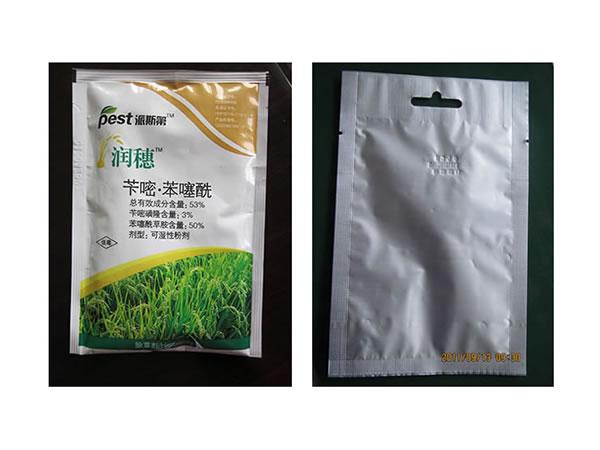

Muestra de la bolsa
